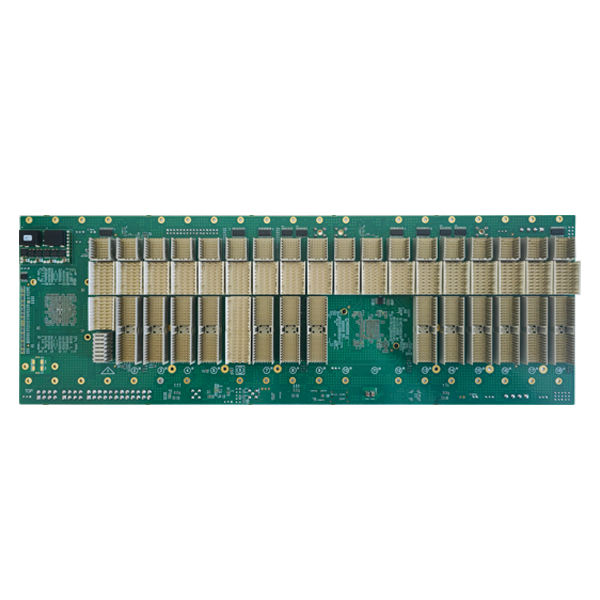

3U18槽PXIe背板（L3）

Ø

3U18槽PXIe背板

Ø

符合PICMG EXP.0 R1.0规范；符合PXI Express Hardware,PXIspecification Rev.2.2规范

Ø

1个PXIe系统槽位，13个PXIe混合功能槽位，3个TypeⅡ型 PXIe功能槽,1 个 PXIe 定时触发槽

Ø

系统槽支持2link: x8和 x16链路能力，支持PCIe Gen3

Ø

其中2-9槽最大链接速度为x8；10-17槽最大链接速度是x4；18槽最大链接速度是x2；

Ø

按照PXIe规范提供：

外部参考时钟10MHZ TTL clock、

PXI触发总线PXI Trigger Bus、

PXI本地总线PXI Local Bus、

时钟信号PXIe_CLK100，PXIe_SYNC100，PXI_CLK10

Ø

PXI总线是33Mhz，32bit

Ø

ATX电源供电方式

Ø

D型座接口，风扇接口，ATX 8芯接口，ATX开关接口，LED灯接口

Ø

支持+5V/+3.3V V（I/O）选择，缺省为+5V

Ø

针对冲击、振动环境应用的螺柱固定孔

板卡外形尺寸：425.71 x 143.7x 3.0 mm(长x宽x厚)

Ø

工作温度：0℃～+50℃
