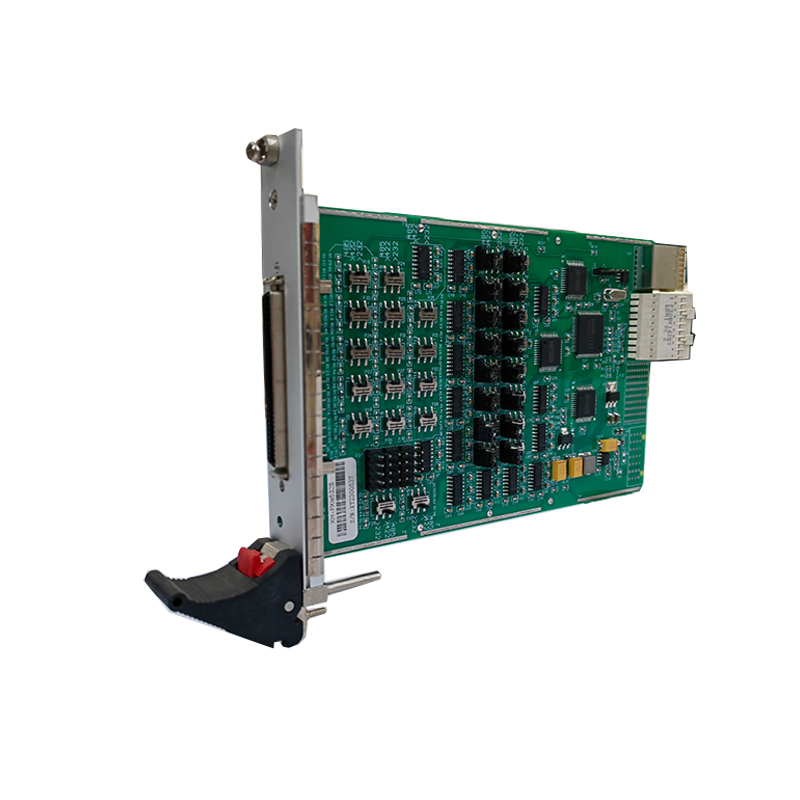

PXIe16路串口通信板

产品介绍

PXIe5316是一款系列标准的工业RS-232/422/485串行通信模块。该模块可广泛的应用于航空、航天、工业控制、交通控制控制等领域。

该模块具有16路独立的UART接口，可通过开关跳线针对16路通道独立的设为RS232、RS422、RS485模式。这在满足系统灵活性的同时，使得模块保证能在恶劣的环境下工作，波特率最高可达4MbPS。

产品特性

PXIe 3u 4HP标准尺寸,PCIe 1.0x1总线

16路RS232/422/485通信接口

独立的16路异步串口 ,跳线设置RS232、RS422、RS485通信模式

RS232/422/485通信接口支持的波特率如波特率列表

RS232通信接口最大速率1Mbit/s，RS422/485通信接口最大速率4Mbit/s，其中第5路、第13路RS232/422/485通信接口最大波特率115200

支持数据位、停止位、奇偶校验设置

驱动程序支持Windows XP/Win7/Win10/Win11以及Linux

板卡供电：DC 12v/0.5A

板卡尺寸：160mm X 100mm，4HP厚

工作温度：-10℃~55℃

订货信息

XH-PXIe5316缺省状态，16路PXIe串口通信板(波特率2.7648M)

XH-PXIe5316B定制状态，16路PXIe串口通信板(波特率3.125M，4.608M,4M等)，需要用户指定。

波特率支持表

XH-PXIe5316

缺省状态1.2K、2.4K、4.8K、9.6K、12.8K、14.4K、19.2K、20.48K、21.6K、23.04K、25.6K、28.8K、30.72K、38.4K、43.2K、46.08K、51.2K、55.296K、57.6K、61.44K、69.12K、76.8K、86.4K、92.16K、102.4K、110.592K、115.2K、138.24K、153.6K、172.8K、184.32K、230.4K、276.48K、307.2K、345.6K、460.8K、 552.96K、691.2K、921.6K、1.3824M、2.7648M

XH-PXIe5316B

定制状态定制3.125M支持的波特率：

3.125K、31.25K、78.125K、104.1K、156.25K、195.3K、260.4K、312.5K、390.625K、520.8K、781.25K、1.041M、1.5625M、3.125M（最高波特率）

定制4.608M支持的波特率：

1.2K、2.4K、4.8K、9.6K、12.8K、14.4K、15.36K、19.2K、20.48K、23.04K、24K、25.6K、28.8K、30.72K、32K、36K、36.864K、38.4K、46.08K、48K、51.2K、57.6K、61.44K、64K、72K、76.8K、92.16K、96K、102.4K、115.2K、128K、144K、153.6K、184.32、192K、230.4K、256K、288K、307.2K、384K、460.8K、512K、576K、768K、921.6K、1.152M、1.536M、2.304M、4.608M（最高波特率）

定制4M支持的波特率：

1.25K、15.625K、16K、20K、25K、31.25K、32K、40K、50K、62.5K、80K、100K、125K、160K、200K、250K、400K、500K、800K、1M、2M、4M（最高波特率）
