6u10槽VPX背板

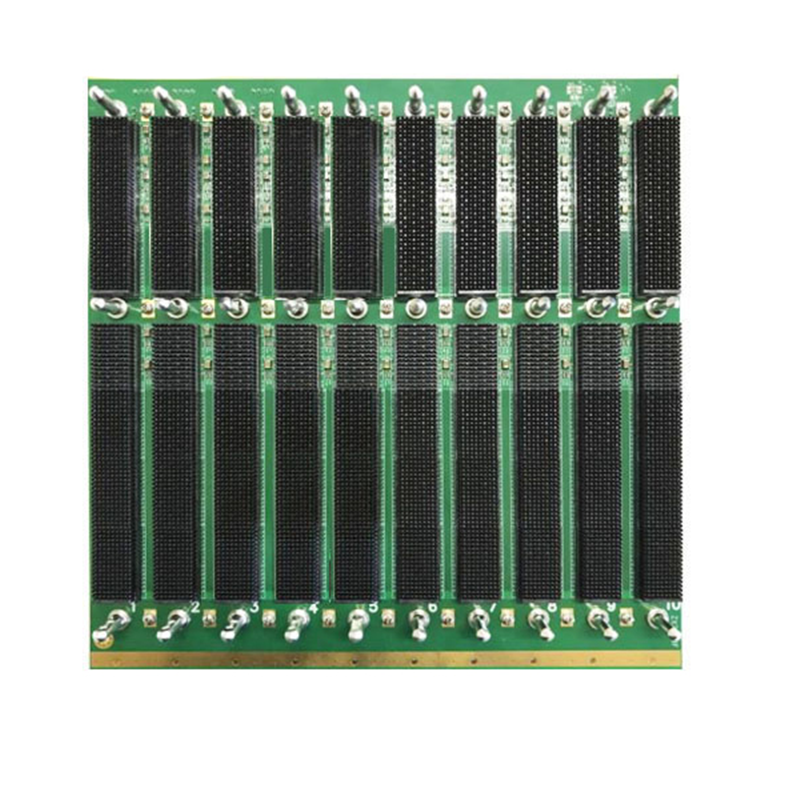

6U 10槽VPX背板

背板支持6U VPX标准卡，单槽宽度5HP（兼容4HP宽板卡），采用水平插卡方式

一共10个槽位，Slot1~Slot10功能槽，支持主板水平插拔

背板每槽安装三个定位销，左右两侧各设计一排定位孔

背板上SRIO最高速率6.25Gbps，其他信号最高速率1.0Gbps

背板采用高频 PCB 板材并安装加固条，进行加固设计

背板提供3个ATX电源接口，电源开关、指示灯、风扇等接口

阻抗控制：单端 50 ohm ±10%，差分 100ohm ±10%

板卡外形尺寸：280.8mm×253.23mm×5.0mm（宽×长×厚）

工作温度：0℃～+70℃
