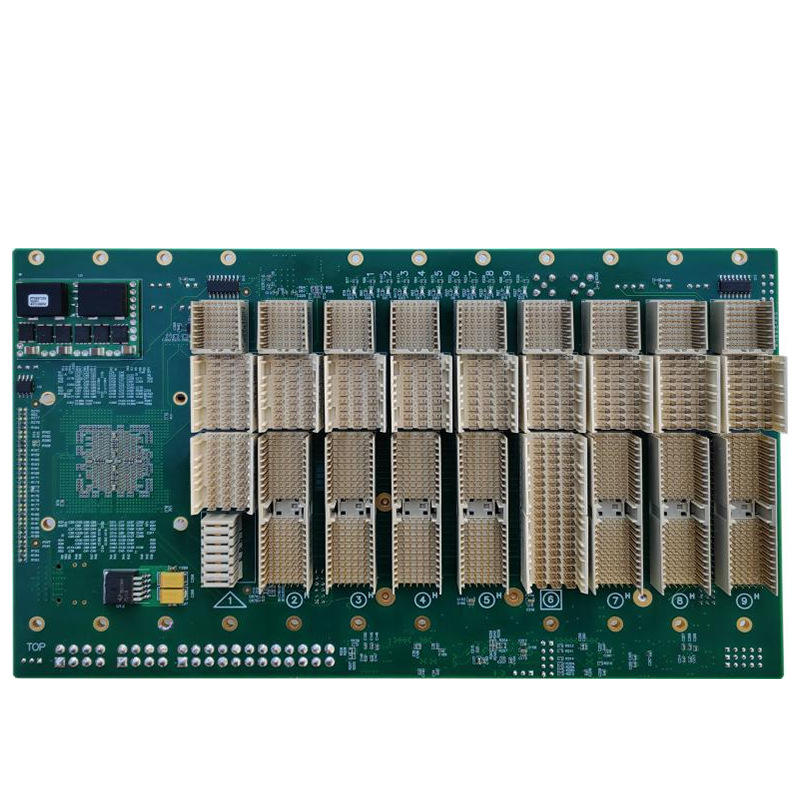

3u9槽PXIE背板

特性及指标

3U 9槽PXIE背板，占用机箱14个槽位

符合PICMG EXP.0 R1.0规范；符合PXI Express Hardware,PXIspecification Rev.2.2规范

1个PXIE系统槽位，7个PXIE混合功能槽位，1个PXIE系统时钟槽位

系统槽支持2link: x8和 x16链路能力，支持PXIE Gen3，24GB/s的系统带宽

每个外围槽支持PXIE Gen3×8，支持8GB/s的带宽

PXI总线是33Mhz，32bit

ATX电源供电方式

ATX电源开关接口、D型座接口、风扇接口、LED灯接口

每个外围槽都提供led灯，可以表示Pcie链接状态

支持+5V/+3.3V V（I/O）选择，缺省为+5V

针对冲击、振动环境应用的螺柱固定孔

板卡外形尺寸：278.9mm x 143.7 mm×3.2mm（长×宽×厚）

工作温度：0℃～+50℃

订货信息：

1.XH-PXIe0309LA1：3U9槽PXIe背板，包含7个混合槽，1个时钟槽，系统槽在左，ATX供电
