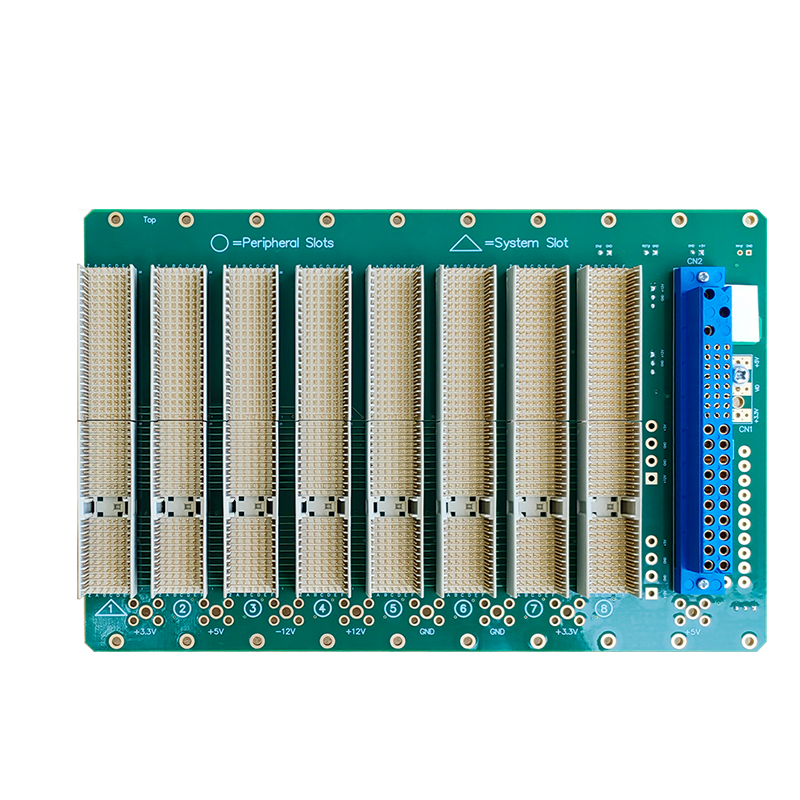

3U8槽CPCI背板

特性及指标

3U8槽CPCI背板

支持33MHz/66MHz 32bit CPCI总线

1个系统槽和7个功能槽，系统槽位于背板左侧

3种供电方式可选：CPCI电源方式，ATX电源方式，接线柱供电方式；三选一，不可同时使用

2个风扇电源接口，复位接口，CPCI和ATX开关接口

支持+5V/+3.3V   V（I/O）选择，缺省为+5V

接线柱接口：+5V、+3.3V、+12V、-12V、GND。1个cpci电源接口，1个ATX电源接口；

背板电源最大压降<20mV

特性阻抗：65±10%ohm

板卡外形尺寸：128.7mm×197.17mm×3.2mm（宽×长×厚）

工作温度：0℃～+70℃

支持热插拔

订货信息：

1.XH-CPCI0308LA1：3U 8槽，7个外围槽，系统槽在左，ATX供电，全短针

2.XH-CPCI0308LA2：3U 8槽，7个外围槽，系统槽在左，ATX供电，P2全长针

3.XH-CPCI0308LC1：3U 8槽，7个外围槽，系统槽在左，CPCI供电，全短针

4.XH-CPCI0308LC2：3U 8槽，7个外围槽，系统槽在左，CPCI供电，P2全长针
